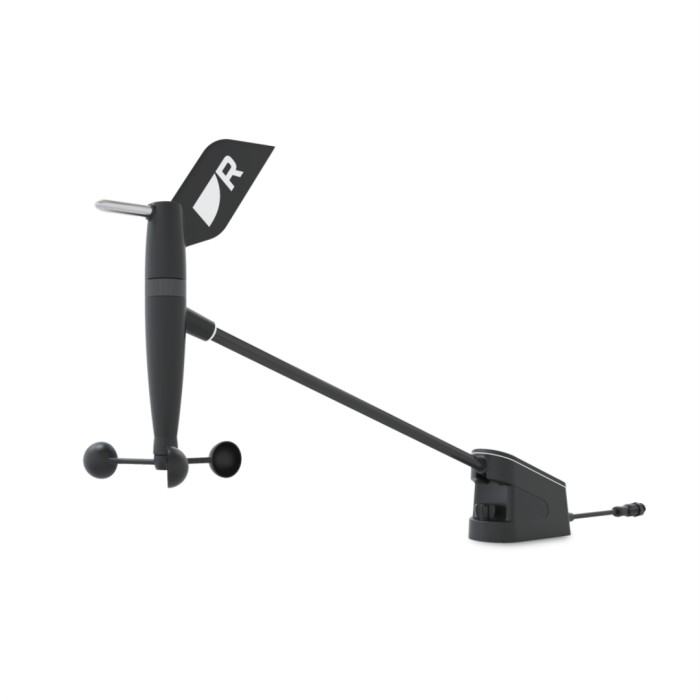

Raymarine RSW kablet Smart Wind-giver, 30 m kabel
Produktbeskrivelse
Raymarine RSW Smart Wind-giver er en kablet presisjonsvindsensor med kort arm, leveres med 30 m kabel. Perfekt for bruk sammen med Raymarines Axiom kartplottere og Alpha Performance seilinstrumenter.
RSW-vindfløy er en profesjonell vindsensor som først og fremst er laget for fritidsseilere. RSW-transduseren har en integrert 3D-bevegelsesensor og Raymarine Smart Wind™-teknologi, som gir intelligente og nøyaktige data på et helt nytt nivå.
Raymarine har flere tiårs kunnskap om seilinstrumenter og presisjonsmåling av vind kombinert med 3D-bevegelsessensor, og RSW-vindsensorer og Smart Wind-teknologien er bygget på denne kunnskapen. RSW-vindsensorer er en selvkalibrerende AHRS-forsterket vindsensor som tilpasser seg omgivelsene for å levere presisjonsdata, inkludert ultranøyaktige sanne vindberegninger.
Designet for presisjon
RSW-vindsensoren er en selvkalibrerende sensor som gir ultrapresise vindhastigheter og retningsmålinger. Seilere kan nå ta bedre valg for seilasen, basert på presise vind-, hastighets- og polar beregninger.
Raymarines Smart Wind er grundig testet, justert og balansert i vindtunnel, og gir intelligent seiling en ny definisjon.
Smart Wind-funksjoner
Økt nøyaktighet
Opplev nøyaktighet på ekspertnivå uten kostbare black box-løsninger eller tungvint kalibrering. Smart Wind-teknologien er til og med kompatibel med roterende master.
Selvkalibrerende
Smart Wind-giveren har integrert 3D-bevegelsessensor (AHRS-teknologi) som tar høyde for båtens helling og rulling (pitch & roll), noe som automatisk gir forbedret vindpresisjon.
Seil som en proff
Smart Wind-teknologien kompenserer for effekten av luftstrømmer, oppvind mot seilene, og leverer en stabil og pålitelig sann vindretning. Sensoren kompenserer også for mastens vridning og bøying.
Utforsk Smart Wind
RSW-kablet
Den kablede Wind-transduseren RSW er en profesjonell vindsensor som er designet for å gi svært nøyaktig og kalibrert vindinformasjon. Leveres standard med en 30 m Smart Wind-mastekabel.
Funksjoner for kablet RSW
Installer og sett i gang! Raymarines Smart Wind-teknologi gir presisjon på ekspertnivå uten behov for flere dyre prosessorer eller omfattende kalibrering og oppsett.
Finjustert
Med omfattende testing i vindtunnel har Raymarine finjustert og balansert instrumentet for å sikre at dataene fra masten er nøyaktige og konsistente.
Seil smartere
Seil smartere med pålitelige data om sann vind med høy presisjon, kombinert med Alpha Performance-skjermene og Axiom-kartplottere.
Alpha Performance-seilinstrumenter
Raymarine Smart Wind sensor passer som hånd i handske i kombinasjon med Axiom kartplottere og Alpha Performance-instrumenter. Alpha 7 og 9" seil/båtinstrument er multiunksjonsskjemer med berøringsskjerm for bruk i nettverk med Raymarines Axiom kartplottere. Alpha kan plasseres både på mast og ved styreposisjon, og kan monteres liggende og stående.
Axiom og Lighthouse seilfunksjoner
Lighthouse er Raymarines gjennomprøvde operativsystem for Axiom kartplottere/multifunksjonsskjermer. Kobles en Smart Wind sensor og Alpha-skjermene opp til en Axiom-plotter får du nå enda flere muligheter med Lighthouse 4.5:
- Importer polardata (polardiagram), du kan også justere de direkte på Axiom-plotteren
- Axioms innebygde polardatabase utvides stadig med nye båter
- Med autopilot kan du styre etter vindvinkel, eller etter Target Angle basert på polardata.
- Automatisk kalibrering av hastighetsgiveren
- Vindskift indikator, dataene blir sendt til Alpha skjermene
- Anbefaling av reving eller seilbytte, spesielt utviklet for katamaraner, utleiebåter og for uerfarne seilere
Seatronic har et stort utvalg av Axiom kartplottere, se under relaterte produkter.
Montering
RSW Smart Wind-giver monteres i mastetoppen, normalt trengs det bare verktøy i tillegg til det medfølgende monteringsutstyret. Det medfølger 30 meter mastekabel som kobles via Smart Wind gateway og Sea Talk ng atapterkabel, enten via SeaTalk-nett eller direkte i Axiom-plotteren.
Les monteringsinstruksjonenen nøye før du starter, det sparer ofte både tid og frustrasjoner.
Ekstra Smart Wind-kabler på 30 eller 50 meter kan kjøpes separat, ta kontakt med Seatronic hvis det er behov for det.
Spesifikasjoner
Fysiske mål
- Lengde vindfløy (inkludert kabel): 657,762 mm
- Lengde vindfløy (uten kabel): 540,712 mm
- Lengde kablet gateway: 155,61 mm
- Bredde vindfløy: 305,86 mm
- Bredde kablet gateway: 47,38 mm
- Høyde vindfløy: 305,86 mm
- Høyde kablet gateway: 30,61 mm
Power
- Nominell spenning: 12 V dc (via SeaTalk NG)
- Driftspenning: 9 V til 16 V dc
- Strømforbruk: < 100 mW
- Sikring: Sørg for at SeaTalk NG backbone-nettverket er beskyttet av en 5 A sikring
- NMEA 2000 LEN – basert på nominell 9 V klassifikasjon: 1
Miljø
- Driftstemperatur: -25 °C til +55 °C
- Oppbevaringstemperatur: -30 °C til +70 °C
- Relativ fuktighet toppen av masten: 100 %
- Relativ fuktighet under dekk: opptil 93 % ved 40 °C
- Vanntetthetsgrad vindtransduser: IPx7
- Vanntetthetsgrad kablet gateway: IPx6
- Vind: 185 km/t (115 mph)
- Vibrasjon: EN 60945:2002 (eksponert)
Innholdet i esken
- Vindfløy
- Smart Wind kablet gateway
- SeaTalkng® til DeviceNet adapterkabel, 120 mm
- Mastkabel, 30 m rull
- Nr. 10 x 3/4" selvborende skruer x 4 (for montering av vindtransduser)
- Nr. 7 x 3/4" selvborende skruer x 2 (for montering av gateway)
- 40 mm krympestrømpe (til isolering av jordingskabelen når mastekabelen forkortes)
- Kabelsko med øye/ring (til ekstra jordingstilkobling når gatewayen ikke monteres på en metalloverflate)
- Dokumentasjon
